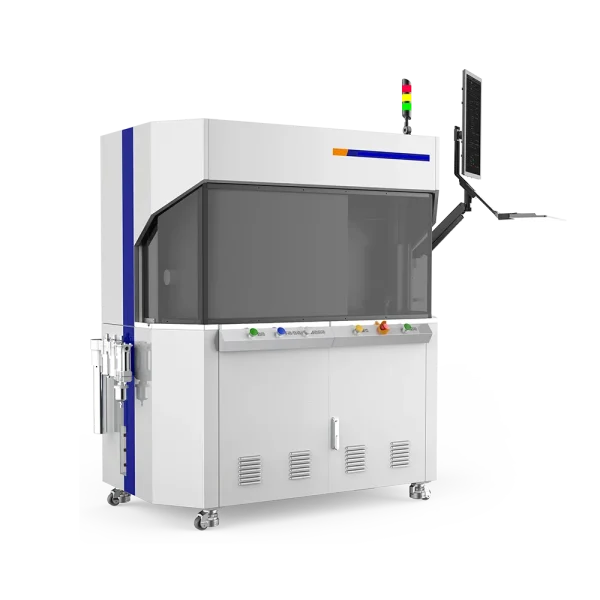

Máquina de soldadura de cables por ultrasonidos KSG
La máquina de soldadura de mazos de cables de alto rendimiento de KSG se ha diseñado para realizar uniones fiables en mazos de cables de alta tensión de gran sección transversal, superiores a 95 mm². Es adecuada para soldaduras de cable a cable, de cable a terminal y de terminal a terminal, así como para aplicaciones de soldadura de gran superficie en chapas de cobre y aluminio de mayor espesor.
Ámbito de aplicación
Soldadura de cable a cable, soldadura de cable a terminal, soldadura de terminal a terminal y soldadura de grandes superficies de chapas de cobre y aluminio (conductores de cobre de 95/120 mm²; conductores de aluminio de hasta 160 mm²)
Ventajas del producto
- Sistema de dos canales con una potencia total de aproximadamente 11.000 W; conductores de cobre de hasta 120 mm² y conductores de aluminio de hasta 160 mm², que cubre todo el rango de secciones transversales de los mazos de cables de alto voltaje en los vehículos de nueva energía.
- Control totalmente digital: la frecuencia, la amplitud, la presión y la energía se pueden regular con precisión; trazabilidad completa de los datos
- Sonotrodos, dientes de soldadura, yunques y dispositivos ajustables a medida para diferentes secciones transversales de conductores y tipos de terminales
- Posibilidad de funcionamiento manual o totalmente automático; compatible con distintos tipos y direcciones de alimentación
- Sistema opcional de monitorización de vibraciones en línea para la calidad de la soldadura de mazos de cables, destinado a una supervisión integral del proceso
Datos técnicos
| Denominación del parámetro | Valor de especificación |
| Frecuencia ultrasónica | 20 kHz |
| Potencia máxima de salida | 14 000 W |
| Potencia total del sistema de dos canales | ≈ 11 000 W |
| Ajuste de amplitud | De 50 % a 100 % |
| Sección transversal máxima del conductor que se puede soldar | 160 mm² (conductor de aluminio) / 95-120 mm² (conductor de cobre) |
| Pieza a soldar | Conductores de cobre, conductores de aluminio, terminales de cobre/aluminio |
| Modo de soldadura | Modo de tiempo (Duración) / Modo de energía (Energy) |
| Suministro eléctrico | 380 V |
| Presión atmosférica | 0,6 MPa |
| Tipo de control | Ordenador industrial (IPC) |
| Trazabilidad de los datos | Compatible (con trazabilidad) |
| Modo de protección | Protección con contraseña + Protección de parámetros |
| Sistema de monitorización de vibraciones | Opcional |
