Komponenten für Ultraschallanlagen

Für einen stabilen Ultraschallprozess und eine konstant hohe Verbindungs- und Schnittqualität sind optimal abgestimmte Komponenten entscheidend. Magntek bietet Ultraschallkomponenten für unterschiedliche Anwendungen wie Metallschweißen, Kabelschweißen, Halbleiterschweißen, Drahtbonding und Ultraschallschneiden.

Unser Sortiment umfasst Ultraschallgeneratoren, Konverter, Booster, Sonotroden, Ambosse, Schneidmesser und Prüfköpfe. Je nach Anwendung können die Komponenten ausgewählt, ausgelegt und an die jeweiligen Werkstoffe, Geometrien und Prozessanforderungen angepasst werden.

Kundenspezifische Ultraschallkomponenten

Nicht jede Anwendung lässt sich mit einer Standardkomponente optimal lösen. Deshalb können Sonotroden, Ambosse, Schneidmesser und weitere Komponenten entsprechend den individuellen Prozessanforderungen ausgelegt werden.

Dabei berücksichtigen wir unter anderem :

Werkstoff

Bauteilgeometri

Ultraschallfrequenz

Schweiß- oder Schnittfläche

Prozessparameter

Einbausituation

gewünschte Prozessqualität

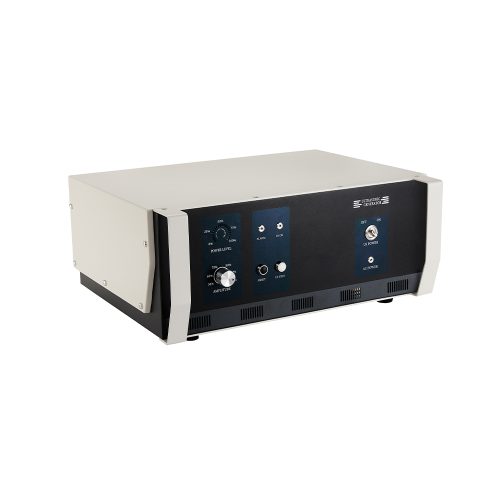

Ultraschallgenerator

Ultraschallgeneratoren wandeln die elektrische Energie in ein für den jeweiligen Prozess geeignetes Hochfrequenzsignal um und bilden die Grundlage für einen stabilen Ultraschallprozess. Verfügbare Frequenzen : 20 kHz, 30 kHz, 35 kHz, 40 kHz und 60 kHz Die Auswahl des geeigneten Generators erfolgt abhängig von Anwendung, Frequenz, Leistung und eingesetztem Ultraschallsystem.

Mehr erfahren

Konverter

Der Konverter wandelt das elektrische Signal des Ultraschallgenerators in mechanische Ultraschallschwingungen um. Die Auswahl des passenden Konverters ist entscheidend für eine stabile und effiziente Übertragung der Ultraschallenergie. Verfügbare Frequenzen : 20 kHz , 30 kHz , 35 kHz , 40 kHz , 60 kHz

Mehr erfahren

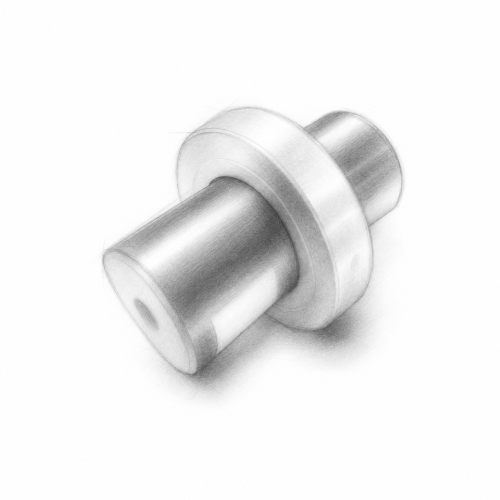

Booster

Der Booster überträgt die Ultraschallschwingung vom Konverter zur Sonotrode und kann die Amplitude entsprechend der jeweiligen Prozessanforderung erhöhen oder reduzieren. Durch die geeignete Auswahl des Boosters lässt sich die Ultraschallamplitude an Werkstoff, Bauteilgeometrie und Schweißaufgabe anpassen.

Mehr erfahren

Sonotrode

Die Sonotrode überträgt die Ultraschallschwingung direkt auf das Werkstück und ist eines der wichtigsten Werkzeuge für die Prozessqualität. Die Auslegung der Sonotrode erfolgt abhängig von : Werkstoff , Bauteilgeometrie , Schweißfläche , Schweißkraft , Ultraschallfrequenz , gewünschter Schweißverbindung Magntek unterstützt bei der Auswahl und Konstruktion geeigneter Sonotroden für unterschiedliche Ultraschallschweißanwendungen.

Mehr erfahren

Amboss

Der Amboss dient als Gegenwerkzeug zur Sonotrode und nimmt das Werkstück während des Ultraschallschweißens auf. Eine präzise Anpassung an Bauteilgeometrie , Schweißbereich und Prozessanforderungen ist entscheidend für eine stabile Werkstückpositionierung und reproduzierbare Schweißqualität. Magntek bietet kundenspezifisch ausgelegte Ambosse für unterschiedliche Schweißanwendungen.

Mehr erfahren

Schneidmesser

Ultraschall-Schneidmesser ermöglichen präzises und reproduzierbares Schneiden unterschiedlicher Materialien. Durch die Ultraschallschwingung wird der Trennprozess unterstützt und an die jeweilige Anwendung angepasst. Geeignet für unter anderem : Textilien , Folien , Gummi , Verbundmaterialien , Reifencord , Weitere elastische und technische Materialien , Messergeometrie , Material und Oberflächenbeschichtung können entsprechend der jeweiligen Schneidanwendung ausgewählt werden.

Mehr erfahren

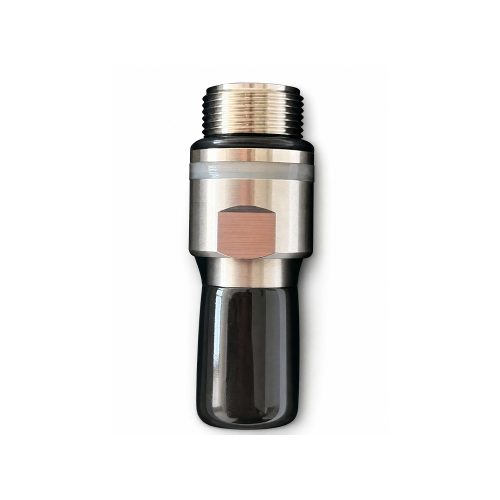

Prüfkopf

Prüfköpfe sind zentrale Komponenten für die zerstörungsfreie Ultraschallprüfung. Sie werden zur Erfassung und Analyse von Ultraschallsignalen in unterschiedlichen Bauteilen und Materialien eingesetzt. Typische Anwendungen sind : Halbleiter-Packages , IGBT- und SiC-Leistungsmodule , DBC-Substrate , Wassergekühlte Kühlplatten , Verbundwerkstoffe , Weitere Präzisionsbauteile Je nach Prüfaufgabe können Frequenz, Fokus und Prüfkopfgeometrie an das jeweilige Bauteil und die gewünschte Auflösung angepasst werden.

Mehr erfahren
