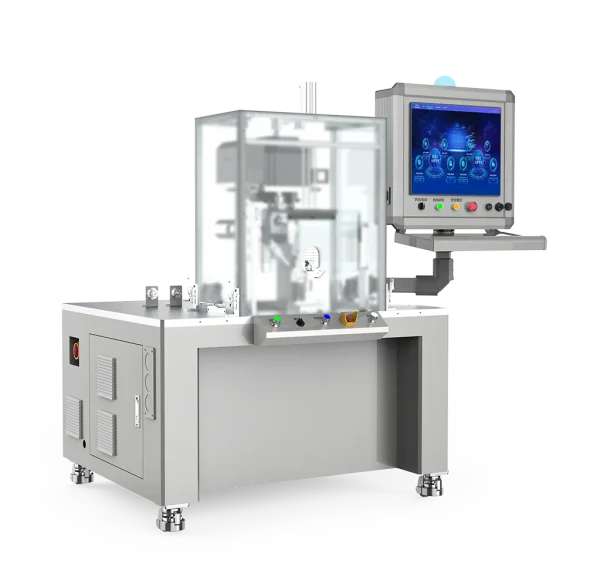

Ultradźwiękowa zgrzewarka kabli KSK
Zgrzewarka wiązek przewodów KSK do małych mocy została zaprojektowana z myślą o precyzyjnym łączeniu przewodów o małych przekrojach z końcówkami. Nadaje się do zgrzewania popularnych typów końcówek, w tym przewodów miedzianych i aluminiowych. Seria KSK zapewnia w zakresie małej mocy wysoką stabilność i dokładność ustawień parametrów. Opcjonalnie dostępne są łańcuchowe systemy podawania końcówek lub zrobotyzowane automatyczne podajniki końcówek, co umożliwia stopniowe przejście od pracy ręcznej do w pełni zautomatyzowanej produkcji.
Zakres stosowania
Zgrzewanie małych przewodów miedzianych i aluminiowych z różnymi standardowymi końcówkami (przewody miedziane ≤ 25 mm²)
Zalety produktu
- W pełni cyfrowy system: wysoka precyzja parametrów w zakresie małych mocy oraz dobra spójność spawania, odpowiedni dla popularnych typów terminali
- Obsługuje spawanie przewodów miedzianych i aluminiowych oraz nadaje się do wszystkich popularnych typów zacisków
- Podawanie z obu stron – z przodu i z tyłu – umożliwiające różne układy stanowisk pracy
- Opcjonalnie z systemem podawania za pomocą terminala łańcuchowego lub automatycznym podawaniem do terminala wspomaganym przez robota; elastyczne zwiększanie stopnia automatyzacji
- Możliwa praca w trybie ręcznym lub w pełni automatycznym; nadaje się do częstych zmian przy małych wielkościach partii
Dane techniczne
| Nazwa parametru | Wartość specyfikacji |
| Częstotliwość ultradźwiękowa | 20 kHz |
| Regulacja amplitudy | 10 ～ 70 μm |
| Ustawienia energetyczne | 0 ～ 9 999 J |
| Tryb spawania | Tryb czasowy (Duration) / Tryb energetyczny (Energy) |
| Przekrój przewodu miedzianego | ≤ 25 mm² |
| Kierunek podawania | Do przodu i do tyłu |
| Zasilanie | 380 V |
| Rodzaj sterowania | Komputer przemysłowy (IPC) |
| Śledzenie pochodzenia danych | Obsługiwane (z możliwością śledzenia) |
| Tryb ochronny | Ochrona hasłem + ochrona parametrów |
Do przewodów o małym przekroju i kompaktowych połączeń kablowych w elektronice, motoryzacji i elektrotechnice.
Spawanie przewodów miedzianych i aluminiowych z zaciskami miedzianymi i aluminiowymi, przewodów w oplocie z zaciskami miedzianymi oraz końcówek szyn zbiorczych. (Przewody miedziane 16–70 mm²)
Zgrzewanie kabel-kabel, zgrzewanie kabel-zacisk, zgrzewanie zacisk-zacisk oraz zgrzewanie na dużej powierzchni przewodów miedzianych i aluminiowych. (Przewody miedziane 95/120 mm²; przewody aluminiowe do 160 mm²)
