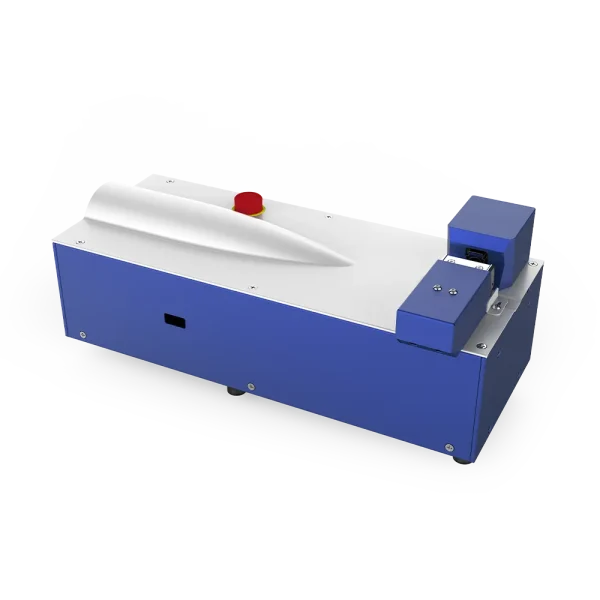

Macchina per la saldatura di cavi ad ultrasuoni KSM
La saldatrice per fasci di cavi a cuneo KSM è un sistema di giunzione compatto e dal design ergonomico. È adatta alla saldatura dei più svariati cavi di collegamento in apparecchi elettrici, automobili e motociclette.
Ambito di applicazione
Cavi di collegamento per apparecchi elettrici, automobili e motociclette; collegamenti rame-rame e rame-alluminio; collegamenti da cavo unipolare a cavo multifilare; collegamenti tra conduttori intrecciati e conduttori stagnati
Vantaggi del prodotto
Design ergonomico e compatto, struttura leggera, facilità d’uso ed elevata sicurezza
Supporta configurazioni di giunzione in linea e pig-tail
La resistenza di contatto dopo la saldatura è pressoché pari al valore iniziale; il processo avviene senza flussante e senza spruzzi
L'analisi statistica integrata delle saldature e i file di log garantiscono la tracciabilità dei dati
Dati tecnici
| Denominazione del parametro | Valore specificato |
| Dimensioni del telaio della saldatrice | 470 mm × 209 mm × 186 mm |
| Frequenza ultrasonica | 20 kHz |
| Regolazione dell'ampiezza | da 50 % a 100 % |
| Modalità saldatura | Modalità durata (Duration) / Modalità energia (Energy) |
| Sezione del conduttore saldabile | 0,5 ～ 25 mm² |
| Temperatura di esercizio | da 5 a 35 °C |
| Umidità di esercizio | 10 % ～ 85 % RH |
Saldatura di piccoli conduttori in rame e alluminio con diversi terminali standard fino a 25 mm²
Saldatura di conduttori in rame e alluminio con terminali in rame e alluminio, conduttori a treccia con terminali in rame e linguette per sbarre collettrici. (Conduttori in rame da 16 a 70 mm²)
Saldatura cavo-cavo, saldatura cavo-terminale, saldatura terminale-terminale e saldatura su ampia superficie di conduttori in rame e alluminio. (Conduttori in rame 95/120 mm²; conduttori in alluminio fino a 160 mm²)
