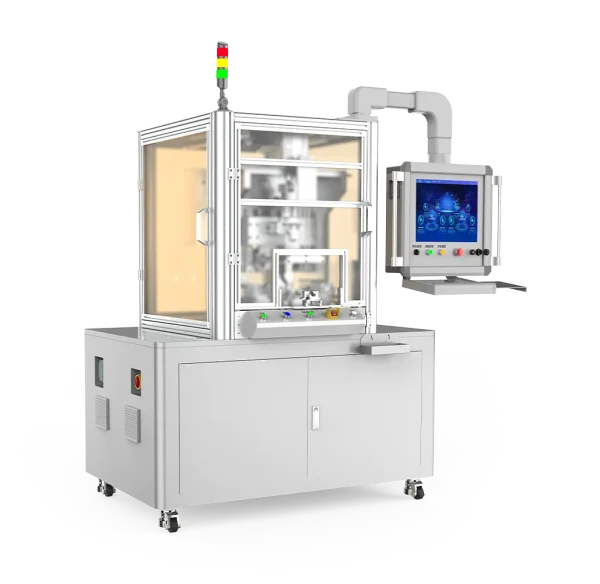

Macchina per la saldatura a ultrasuoni di cavi KSS
La saldatrice per cablaggi KSS di media potenza è adatta alla saldatura in serie di cablaggi di sezione media e terminali. Copre numerose combinazioni di giunzioni tra conduttori in rame, conduttori in alluminio, conduttori a treccia, terminali in rame/alluminio e linguette per sbarre collettrici. Come opzione, è possibile integrare sistemi automatici di alimentazione dei cavi e sistemi robotizzati di alimentazione dei terminali, per realizzare una produzione semiautomatica o completamente automatica.
Ambito di applicazione
Saldatura di conduttori in rame e alluminio con terminali in rame/alluminio; saldatura di conduttori a treccia con terminali in rame; saldatura di linguette per sbarre collettrici (conduttori in rame da 16 a 70 mm²)
Vantaggi del prodotto
- Struttura a cuneo verticale: l’elevata forza di pressione e la ridotta ampiezza prevengono efficacemente le crepe da saldatura; adatta per giunti ad alta resistenza con sezioni medie comprese tra 16 e 70 mm²
- Controllo completamente digitale: parametri precisi e riproducibili, dati tracciabili, adatto alla produzione in serie stabile
- Supporta l'alimentazione da entrambi i lati, sia dalla parte anteriore che da quella posteriore, e si adatta in modo flessibile alle diverse configurazioni della postazione di lavoro
- I sonotrodi, i denti di saldatura, le incudini e i dispositivi possono essere personalizzati in base alle esigenze del cliente per diversi tipi di terminali
- Funzionamento manuale o completamente automatico; opzionalmente con sistema di alimentazione automatica dei cavi e sistema di alimentazione dei terminali assistito da robot
Dati tecnici
| Denominazione del parametro | Valore specificato |
| Frequenza ultrasonica | 20 kHz |
| Regolazione dell'ampiezza | da 10 a 70 μm |
| Impostazioni energetiche | 0 ～ 9.999 J |
| Modalità saldatura | Modalità durata (Duration) / Modalità energia (Energy) |
| Sezione trasversale del conduttore in rame | da 16 a 70 mm² |
| Direzione di alimentazione | In avanti e indietro |
| Alimentazione elettrica | 380 V |
| Tipo di controllo | PC industriale (IPC) |
| Tracciabilità dei dati | Supportato (tracciabile) |
| Modalità di protezione | Protezione con password + protezione dei parametri |
Per conduttori di piccola sezione e collegamenti compatti nel settore dell'elettronica, dell'automotive e dell'elettrotecnica.
Saldatura di piccoli conduttori in rame e alluminio con diversi terminali standard fino a 25 mm²
Saldatura cavo-cavo, saldatura cavo-terminale, saldatura terminale-terminale e saldatura su ampia superficie di conduttori in rame e alluminio. (Conduttori in rame 95/120 mm²; conduttori in alluminio fino a 160 mm²)
